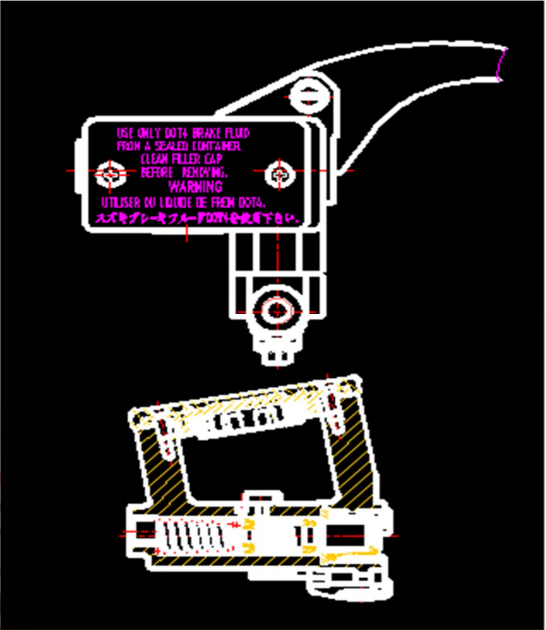

盤式制動器之液壓主缸部分

1、 制動手柄

2、 制動泵殼體

3、 制動泵活塞

4、 前后皮碗

5、 制動泵活塞回位彈簧

6、 制動泵活塞防塵罩

7、 儲液室蓋

8、 儲液室蓋襯墊

9、 儲液室墊

10、 固定座

制動手柄

材料：ZL101~L104

熱處理：T6（固溶處理加完全人工時效）

手柄的張開度即球頭中心距把手中心的距離一般在100~150mm

手柄的杠桿比一般在4~5.5 之間

強度要求：應符合QC/T 232-1997 ?摩擦車和輕便摩擦車手制動操縱桿靜強度試驗方法及性能要求 ? 的規定。

制動泵殼體

材料：ZL111

熱處理：T6（固溶處理加完全人工時效）

制動泵殼體主要尺寸及精度

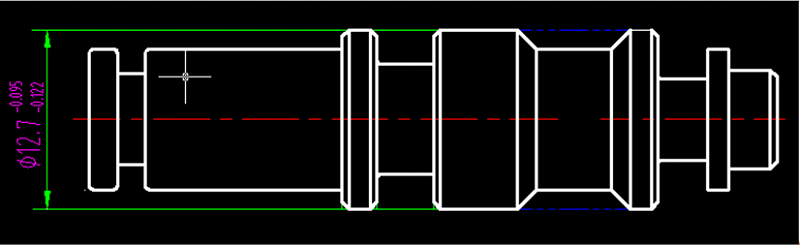

制動泵活塞

材料：鉛鋅合金（ZZnAL4）

制動泵活塞回位彈簧

材料：65Mn

形狀：錐形

熱處理：HRC45~50

表面處理：發黑
