鼓式制動器的組成

作者：編輯：來源：發布日期： 2020.03.25

信息摘要：

鼓式制動器的組成1、制動鼓蓋2、制動蹄塊3、摩擦片4、制動蹄回位簧5、制動凸輪6、制動拐臂7、指示片8、制動器內襯套9、速度計數齒輪機構（前…

鼓式制動器的組成

1、制動鼓蓋

2、制動蹄塊

3、摩擦片

4、制動蹄回位簧

5、制動凸輪

6、制動拐臂

7、指示片

8、制動器內襯套

9、速度計數齒輪機構（前制動器）

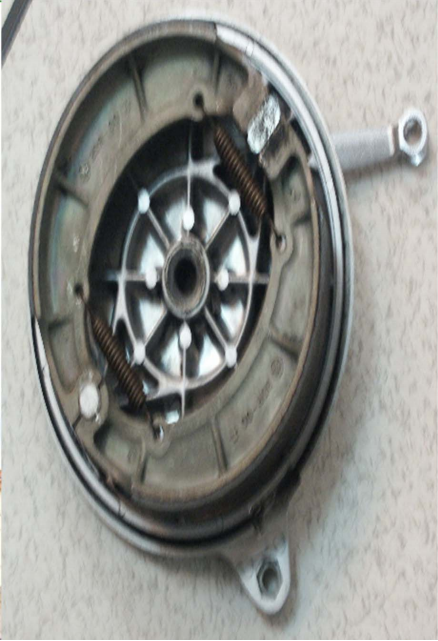

鼓式制動器的組成

制動鼓蓋

材料：YL112

熱處理：T6（固溶處理加完全人工時效）

表面處理：烤漆

制動鼓蓋靜破壞強度應符合下表要求：

制動器	制動器工作外徑φ （mm）	制動蓋破壞力F(N)
50與 55系列	80~90	≧16000
70， 90與100系列	110	≧18000
125與 150系列	130~160	≧2000

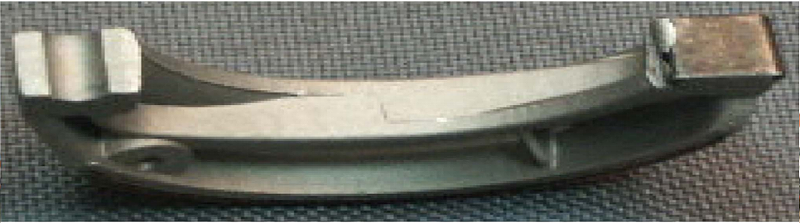

制動蹄塊

材料：YL112

熱處理：T6（固溶處理加完全人工時效）

蹄塊的鉗件材料為中碳鋼，硬度為HRC 30~40

結構：斷面成T形，其翼板和腹板厚度一般為 3-5mm

鼓式制動器的組成

制動蹄塊的性能要求：

1、符合QC/T 226-1997 ?摩托車和輕便摩托車制動蹄總成技術條件 ? 的規定

序號	缺陷種類	技術要求
1	頂桿痕跡	凹入不大于0.4mm，凸入不大于 0.2mm
2	冷隔	彈簧孔邊緣5mm 范圍內不允許出現，其余部位允許有一處，其長度不大于3mm
3	有色斑跡	不超過表面積15%
4	氣泡	直徑不大于3mm ，數量不多于一個，且離鑄件邊緣不小于3mm
5	網狀毛刺	高度不大于0.1mm
6	凹陷	深度不大于0.1mm
7	擦傷	深度不大于0.1mm

2、制動蹄塊靜破壞強度應符合下表

按制動器工作外徑來區分		制動蹄塊破壞時所承受最大載荷（N ）
大于	至	制動蹄塊破壞時所承受最大載荷（N ）
-----	85	6000
85	110	15000
110	130	20000
130	160	20000

杭州臨安華龍摩擦片 公司作為專注摩擦片生產廠家，摩擦片 10萬次強度試驗，環保耐磨無噪音、耐高溫、高磨損，經久耐用。優質貨源，包括各種型號，根據客戶需求開發新品和系統方案，支持開模訂制。有需要的可與我們聯系，聯系電話 18658149691 。
